1 安裝
1.1 安裝準備
按照裝箱單驗收零部件、玻璃件。擦凈、洗凈、晾干待用。按圖1-1，左側控制箱，右側加熱水浴鍋箱，箱體背面有連接片用螺釘緊固。
圖1-1


1.2 安裝步序
1.2.1 大支架桿①用螺釘緊固在主機頭鉻鋼板。
1.2.2 圓形移動塊②套入大支架桿。
1.2.3 四通球③插入主機頭左側白色錐孔。
1.2.4 冷凝管插入四通球陰磨口。
1.2.5 取大、小固定架套入四通球、冷凝管。用T型螺絲固定，一端插入圓形移動塊固定。
1.2.6 加料管⑥插入四通球陰磨口。
1.2.7 收集瓶⑦套在四通球陰磨口。用塑料卡環⑧扣牢。

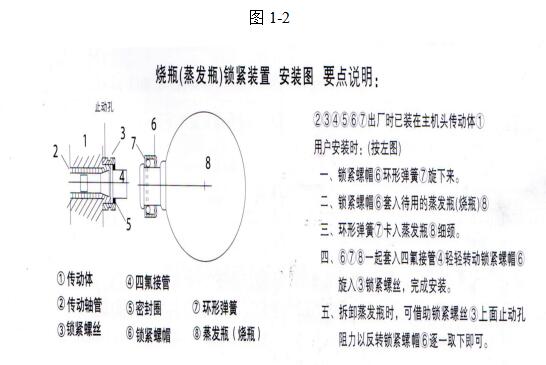

1.2.8 蒸發瓶⑨鎖緊螺帽⑩安裝參見圖1-2要點說明。
1.2.9 磨口處均需涂真空脂。涂層均勻輕輕插入。密封性好。
圖1-2
2  操作
2.1 接通電源：五芯插頭插入箱后插座，三芯插頭插入220V/50HZ插座。
2.2 調正主機頭高度：先松開控制箱背后T形螺釘，左手托住機頭，右手轉動升降手輪，達需要高度后，停止轉動，并將T形螺釘旋緊。
2.3 調正主機頭角度：旋松十字螺釘，主機頭、玻璃件、蒸發瓶連成一體的傳動蒸發系統就能沿水平方向在0-45°范圍內任意傾斜，達到你需要的角度后，旋緊十字螺釘即可。
2.4 按電機開關：綠燈亮，主機開始旋轉。轉動調速旋鈕，主機0-130轉/分范圍內調速。
2.5 按電熱開關水浴鍋自動加熱，恒溫控制。不許無水干燒
2.6 工作結束，關閉開關，拔下三芯插頭，使儀器斷電。
3  故障分析與排除

現象	檢查（原因）	處理方法
無電源 （指示燈不亮）	1、電源插頭松動 2、檢查保險絲是否斷路	1、插緊電源插頭 2、更換保險絲
主機不轉 主機不會升降	同上方法檢查	同上方法處理
水浴鍋不加熱	1、檢查10A保險絲 2、加熱插頭是否松動	1、更換10A保險絲 2、插緊加熱插頭
真空上不去	1、密封圈是否磨損 2、檢查真空泵性能，各接頭是否上緊（堵住真空泵出氣口。觀察真空表指示） 3、檢查玻璃器具是否缺損、冷爆。 4、檢查玻璃器具接口是否涂真空脂。	1、更換密封圈 2、旋緊接頭或更換真空泵 3、更換缺損器具 4、重新涂復真空脂

4  主要技術數據

旋轉瓶容量	50~2000ml	輸入功率	1000w
旋轉熟讀	0-130轉/分	電壓	~220v
主機升降	0-150mm	頻率	50Hz
水浴鍋溫度	埋入式傳感器 室溫~99℃ 自控數顯	工作制	連續運行
		儀器尺寸	長×寬×高  64×40×85

5  維護保養
5.1 玻璃件：有嚴重污垢時，可用稀鹽酸清洗
5.2 四氟接口：一般情況不用拆洗，如有嚴重污垢可拆洗。水浴鍋內清水應經常調換、清洗。
5.3 密封圈：經常檢查密封圈的磨損（腐蝕）程度，及時更換磨損的密封圈，以確保儀器的真空度
